Информация о продукте Высоковольтная интегральная схема с приводом затвора: интегральная схема (integrated circuit) представляет собой миниатюрное электронное устройство или компонент. Используйте определенный процесс для включения необходимых в цепьтранзистор、сопротивление、емкостьии...

Отправить заявку

Описание

маркер

Информация о продукте

Высоковольтная интегральная схема с приводом затвора: интегральная схема (integrated circuit) представляет собой миниатюрное электронное устройство или компонент. Используйте определенный процесс для включения необходимых в цепьтранзистор、сопротивление、емкостьииндуктивностьТакие компоненты и проводки соединены вместе, изготовленные в одном или нескольких маленьких кусочкахполупроводникпластины илиСредаНа подложке, а затем упаковывается в корпус, чтобы стать микроструктурой с требуемыми функциями схемы; Все компоненты были объединены в структуру, что делает электронные компоненты большим шагом в направлении миниатюризации, низкого энергопотребления, интеллекта и высокой надежности. Он в цепи с буквами "ИС» выражает. Изобретатель интегральной схемыДжек Килби(интегральные схемы на основе германия (Ge)) иРоберт Нойс(интегральные схемы на основе кремния (Si)). Большинство приложений в полупроводниковой промышленности сегодня-это интегральные схемы на основе кремния.

форма упаковки

Высокое плавающее напряжение питания (В)

Напряжение питания на низкой стороне VCC (В)

Коэффициент смещения напряжения (В/нс)

Максимальная допустимая потеря мощности (Вт)

Логическое напряжение питания (В)

заземление логического питания

Стандарты исполнения

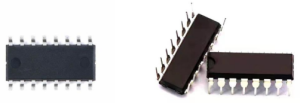

SOIC16/PDIP14

-0.5～520

-0.5～20

1.6

-0.5~VSS+20

от VCC-20 до VCC+0,5

GJB7400-2011 Класс N1

Низкий уровень шума, низкотемпературный дрейф, точный эталон напряжения: чрезвычайно важный компонент современных аналоговых интегральных схемпоследовательная схема стабилизации напряжения、А/Ди D/A преобразователь обеспечивает эталонное напряжение, а также стабилизирует напряжение для большинства датчиковисточник питанияилиисточник возбуждения。 Кроме того, эталонный источник напряжения также может использоваться в качествеСтандартная батарея, стандарт и точность калибровки головки прибораисточник тока

зона рабочей температуры

форма упаковки

Входное напряжение максимум (В)

низкий уровень шума

низкий температурный коэффициент

покоящий ток

Потребление мощности (мВт)

Долгосрочная стабильность (ppm/1000 часов)

Стандарты исполнения

-55℃~125℃

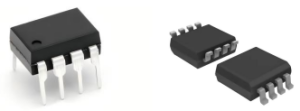

CDIP8, PDIP8, SOIC8

4,0 мкВП- П

8 ppm/°C

3,3 мА

GJB7400-2011 Класс N1

Буфер: Буфер относится к буферному регистру, который делится на входной буфер и выходной буфер. Роль первого состоит в том, чтобы временно хранить данные, отправленные периферийным устройством, чтобы процессор мог их забрать; Последний используется для временного хранения данных, отправляемых процессором на периферийные устройства. С помощью буфера с ЧПУ можно сделать высокоскоростную работуЦПУКоординация и буферизация с медленными периферийными устройствами для достижения синхронизации передачи данных. Поскольку буфер подключен к шине данных, он должен иметь функцию выхода с тремя состояниями.

форма упаковки

Максимальная выходная частота

Максимальная задержка распространения

отклонение выхода

отклонение между устройствами

Режим напряжения питания VDD

выход

Стандарты исполнения

Буфер LVDS со сверхнизким аддитивным джиттером на 4 выхода

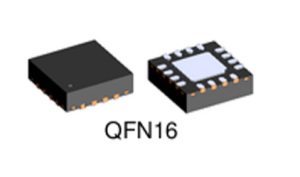

QFN-16

LVDS-800MHz

1,5 нс (тип.)

20ps (максимум)

600ps (макс)

2.375В до 2.625В

4-LVPECL выходной сверхнизкий аддитивный джиттер/дифференциальный тактовый буфер

QFN-16

LVPECL-2,1 ГГц

450 пс ( типичный)

20ps (типичный)

100ps

3.3В или 2.5В

Распределитель, аттенюатор: аттенюатор-это электронный компонент, который обеспечивает затухание и широко используется в электронном оборудовании. Его основные цели: (1) регулировка величины сигнала в цепи; (2) в схеме измерения метода сравнения можно использовать для прямого считывания значения затухания измеряемой сети; (3) Улучшить согласование импеданса, если некоторые цепи требуют относительно стабильного импеданса нагрузки, то между этой цепью и фактическим импедансом нагрузки можно вставить аттенюатор, который может буферизировать изменение импеданса.

зона рабочей температуры

форма упаковки

Напряжение питания (В)

Безопасный диапазон напряжения на цифровом однонаправленном входе (В)

Безопасный диапазон напряжения в качестве входного цифрового двунаправленного терминала

Частота шины SPI (fSCLK)

термическое сопротивление

канал

Стандарты исполнения

3,2 ГГц 14-выходной тактовый распределитель

-55℃~125℃

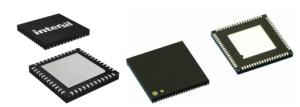

QFN48

-0.3～3.6

-0.1～3.6

-0.3～3.6

≤10 МГц

10°C/Вт

Аттенюатор джиттера с 14 выходами 3.2 ГГц

-55℃~125℃

QFN68

-0.3～3.6

-0.1～3.6

-0.3～3.6

≤10 МГц

10°C/Вт

Система на чипе: система на чипе (System on Chip, SoC), также называемая системой на чипе, означает, что это продукт, имеющий специальную цельинтегральная схема, который содержит полную систему и имеет все содержание встроенного программного обеспечения. В то же время это технология, используемая для реализации всего процесса от определения функций системы до программного/аппаратного разделения и завершения проектирования. [1] System on Chips полностью интегрирует основной чип мобильного телефона с процессором, графическим процессором, связью и другими модулями.

форма упаковки

частота дискретизации АЦП

АЦП

СФДР

частота дискретизации ЦАП

энергопотребление

Стандарты исполнения

радиочастотная система на чипе

QFN148

1ГСПС

L-диапазонная система на чипе

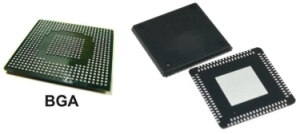

592-БГА

1ГСПС

14 бит

70 дБц @ 400 МГц

2 ГСПС

2,8 Вт

Мультирежимная предварительная обработка смешанного сигнала SoC:

форма упаковки

Частота дискретизации АЦП 4 канала

Частота дискретизации АЦП 8 канала

Общая мощность чипа в режиме PowerDown

Общая мощность чипа в режиме StandBy

скорость канала

канал

Стандарты исполнения

576-БГА

2600MSPS

1300MSPS

500 мВт

4,5 Вт

16 Гбит/с

4/8

Низкозатратный дифференциальный привод: привод находится в середине главной коробки управления (MAIN CONTROLLER)--> привод (DRIVER)--> двигатель (MOTOR) во всем звене управления. Его основная функция заключается в получении от главной коробки управления (NC CARD)сигнал, затем сигнал обрабатывается и передается вдвигательи связанные с моторамидатчик(SENSOR) и обратная связь о работе двигателя в главный блок управления (MAIN CONTROLLER)

зона рабочей температуры

форма упаковки

Напряжение питания (В)

VOCM (V)

Входное напряжение синтетического режима (В)

Производительность SFDR

коэффициент скачка

Большой сигнал 3 дБ полосы пропускания

Стандарты исполнения

-40℃～125℃

SOIC-8/3 мм × 3 мм LFCSP

0-5

12 бит (500 кГц)

78,9 В/мкс

29 МГц (G = 1)

Низкое входное напряжение, стабилизатор LDO 300 мА: стабилизатор напряжения-это устройство, которое делает выходное напряжение стабилизированным. Регулятор напряжения состоит из цепи регулирования напряжения, цепи управления и серводвигателя. Когда входное напряжение или нагрузка изменяется, схема управления выполняет выборку, сравнение и усиление, а затем приводит серводвигатель к вращению, чтобы изменить положение углеродной щетки регулятора напряжения, автоматически регулируя отношение витков катушки, чтобы поддерживать стабильность выходного напряжения.

форма упаковки

Входное напряжение (В)

выходной ток

низкий перепад

Продолжительность короткого замыкания на выходе

Рассеивание мощности 6 выводов SOT23

Рассеивание мощности 6 выводов TDFN

Стандарты исполнения

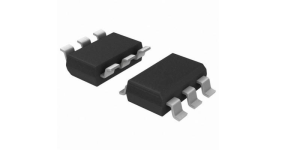

СОТ23-6/ДФН

1.62-.36

300 мА

100 мВ
